НЛ-10М

Навигационная линейка НЛ-10М. Логарифмическая линейка, адаптированная для решения задач навигации и самолётовождения.

Состоит из корпуса, движка и визирки.

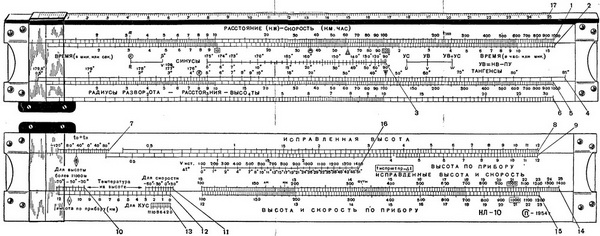

Лицевая и обратная стороны НЛ-10М

На линейке нанесено 17 шкал:

Нумерация шкал НЛ-10М

• 1, 2 —для расчёта путевого времени, путевой скорости, для решения задач на

умножение и деление;

• 1, а —для расчёта параметров разворота;
• 8, 4, 5 - для определения тригонометрических функций углов, решения

навигационного треугольника скоростей по теореме синусов и расчета радиуса разворота (угла крена);

• 6 - для возведения в квадрат и извлечения квадратного корня (совместно со шкалой 5

или 1 и 2);

• 7, 8, S — для перерасчёта высоты полета при Н < 12000 м:
• 12,14, 15 —для перерасчёта высоты полета при Н > 12000 м;
• 12, 13, 14, 15, 16—для перерасчёта воздушной скорости;
• 15,16 - для перерасчёта единиц измерения (мили, футы, км);
• 17 —для измерения расстояний на карте.

Модели для симуляторов

• Имеется в составе пакета Проект Ил-18 (FS2004)
• Пример добавления НЛ-10М от "Проект Ил-18" в "Samdim Design Ан-24РВ".
• Есть возможность использования в самолете Ан-24 для X-plane 9/10 от Felis.

Если у Вас установлены оба пакета, то для Ан-24РВ в файле panel.cfg достаточно добавить следующие строки (выделены жирным шрифтом):

[Window Titles]

Window15=NL-10M

[Window01]

file=KVS Panel.bmp

gauge56=STT_IL18_V1_31!pan_lin, 250,7,70,40 - зона вызова

[Window15]

Background_color=0,64,64

size_mm=800,280

window_size_ratio=1.00

position=0

visible=0

ident=12400

sizeable=1

nomenu=1

window_size= 1.000, 0.500

window_pos= 0.000, 0.500

gauge00=STT_NavLin_ML10M_V1_1!NavLin_NL_10M, 0,0,800,280

Где STT_IL18_V1_31!pan_lin - прибор вызова, STT_NavLin_ML10M_V1_1!NavLin_NL_10M - сам прибор линейки

См. также

• НРК
• E-6B
• НПЛ
• Ветрочёт
• Ветер, Угол сноса
• Навигационный треугольник
• Чёрное море, автопилот Спэрри, НЛ-10М и подлодка или Пример навигации ”на коленке”
• Считаем на E-6B и НЛ-10М навигационный треугольник скоростей, TAS, время, скорость и расстояние
• Контроль пути в FS2004 при помощи навигационных звёзд или Как не портить карту прокладкой сомнеровых линий положения
