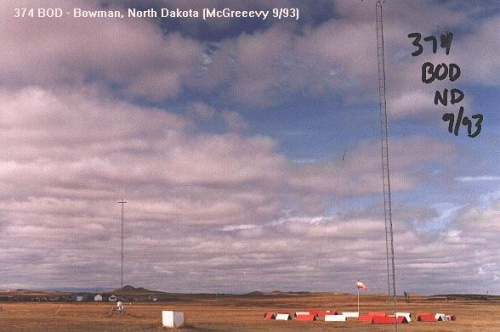

Non-directional beacon (сокр. NDB) - ненаправленный (всенаправленный) радиомаяк или приводная радиостанция (ПРС).
ПРС представляют собой наземные радиопередающие станции, излучающие периодические (телеграфный режим) или тонально-модулированные незатухающие (телефонный режим) колебания, а также позывные сигналы для опознавания (идентификации) радиостанции. Позывные сигналы передаются кодом Морзе тонально-манипулированными колебаниями, причём дальней приводной радиостанции присваивается двухбуквенный позывной, ближней приводной – однобуквенный. диапазон рабочих частот ПРС охватывает участок от 150 кГц (2000 м) до 1300 кГц (231 м).
Дальность действия дальней приводной радиостанции (ДПРС, ДПРМ, ОПРС, ОПРМ) при работе на привод по радиокомпасу составляет не менее 150 км, ближней приводной радиостанции (БПРС, БПРМ) – не менее 50 км.
В США рекомендованы следующие нормативы: Compass Locator(15nm), MH(25nm),H(50nm), HH(75nm).
Мощность излучения устанавливается такой, чтобы погрешность определения курсовых углов с помощью радиокомпаса на борту летательного аппарата не превышала ±5º.
Дальность и точность определения курсовых углов также сильно зависит от рельефа местности, времени суток, индивидуальных особенностей используемой наземн6ой и бортовой радиоаппаратуры.
В симуляторе FS2004, тип и дальность действия NDB задаются в AFCAD на усмотрение автора сценария.
Обозначение NDB на аэронавигационных картах.
